?本文探討了如何將蔡司工業CT掃描獲取的三維體素?cái)?shù)據，轉化為可量化的質量控制指標。通過分析鉸鏈在虛擬裝配狀態下的同心度、平行度及間隙分布，提出了一套超越傳統幾何公差的評價體系，旨在解決折疊屏開合過程中的卡頓與異響問題。

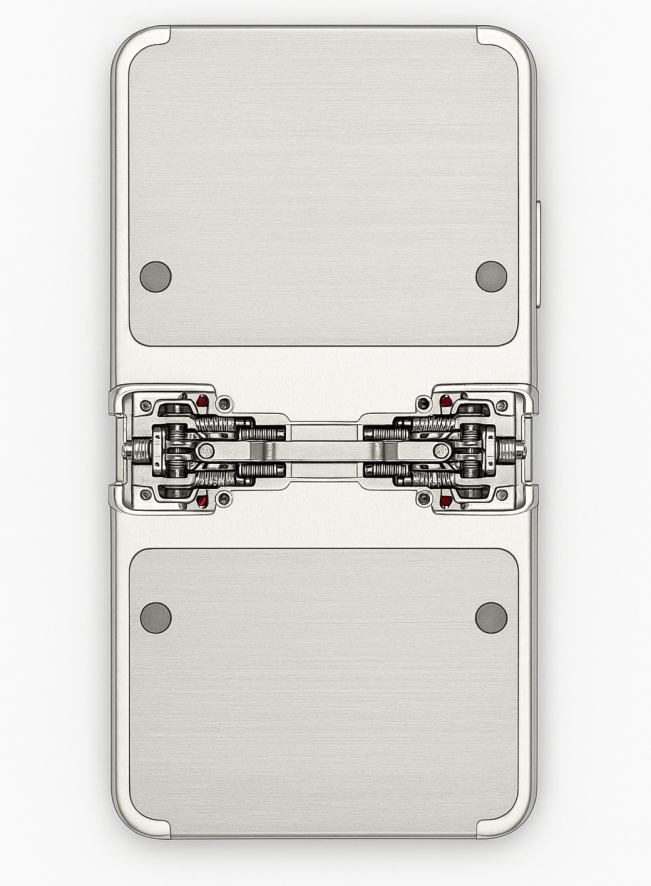

折疊屏鉸鏈的裝配質量直接決定了用戶的開合手感與屏幕使用壽命。傳統的質量控制依賴于通止規或單點間隙測量，難以捕捉多點配合的累積誤差。

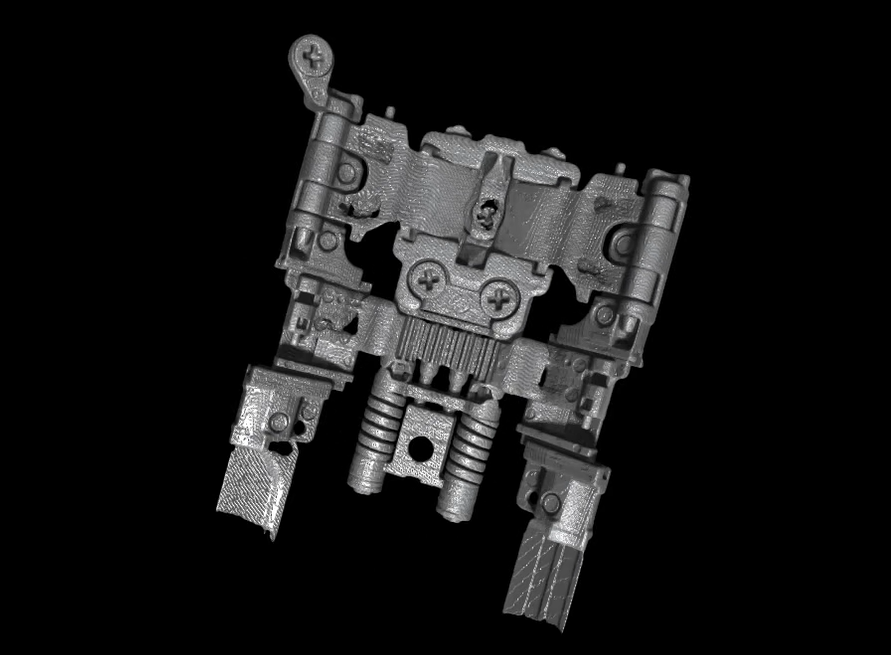

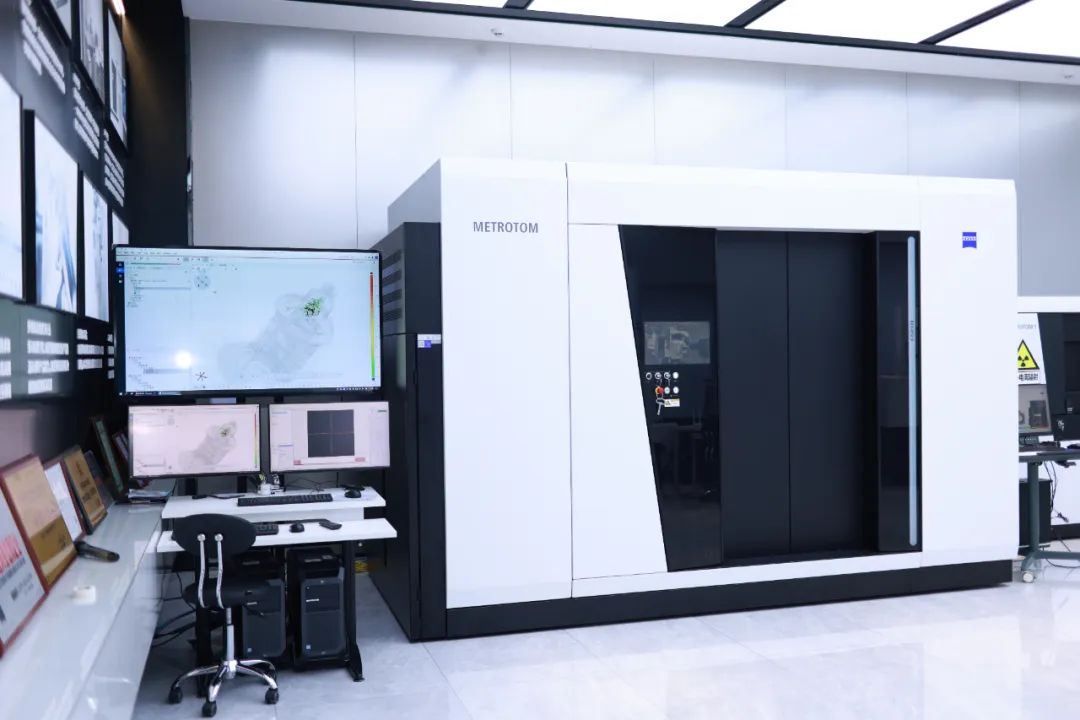

利用蔡司工業CT的高精度掃描，我們可以獲取鉸鏈在自由狀態或模擬壓合狀態下的全尺寸點云?；诖?，可以建立三個關鍵質量控制維度：

動態間隙分析： 測量鉸鏈核心旋轉軸與各支架之間的配合間隙。當間隙分布不均時，會導致開合扭矩波動。

同軸度評價： 對于長條形的折疊屏鉸鏈，多個齒輪軸的同軸度誤差會引入附加應力，長期可能導致屏幕折痕加深。工業CT數據可計算各段軸心的空間直線度。
